一、產品簡介：

LGR-A 數據采集器是一款工業級無線數傳終端，設計工業級標準和工業用戶的需求，采用高性能的工業級32位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持中國移動、中國聯通2G/4G網絡，接口使用靈活支持標準 RS232、RS485以及RS422接口，可定制TTL電平。

該產品可幫助用戶快速接入高速互聯網，實現安全可靠的數據傳輸，廣泛應用于智慧燃?xì)?、智慧電力、油田監控、智慧水利、自助終端、氣象環保、工業控制能源煤礦、物流倉儲、智能交通、城市供暖等行業。

二、產品特點：

2．1功能特點：

1、 數據傳輸功能：將現場儀表數據實時傳輸?shù)椒?wù)器，通過瀏覽網頁或手機APP實時查看。實現遠程抄表或儀表狀態查詢。

2、 遠程控制功能：實現對現場IC卡控制器或電動閥門的遠程開關控制，實現對用戶用量調節或調峰控制。

3、 遠程充值功能：與現有強大的支付技術結合，實現遠程充值，節省人力物力，方便快捷。

4、 用氣數據分析：系統將根據用戶的使用量每日自動統計，形成用氣量波動曲線，分析用氣狀況，便于及時針對性巡查表具。

5、 故障報警：可根據用戶用氣習慣設定報警值，當達到報警限制及時在監控系統中聲光報警提示，便于故障排除。

6、 針對無外接電源場合可采用鯉電池能供電，可設定抄表頻率，既可實現關鍵時間點的數據傳輸同時降低電量損耗。

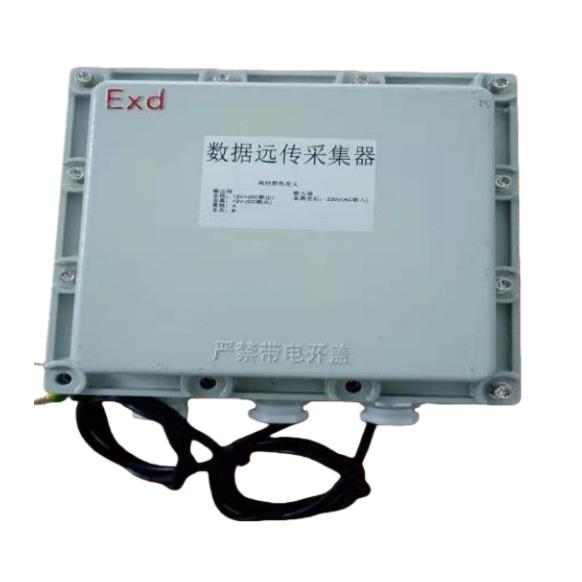

7、 隔爆型設計：根據現場環境要求，可提供隔爆型產品，內置浪涌保護器和安全柵。亦可采用雙電源供電，當外電源斷開時自動切換備用電源供電，備用電源可續航72小時以上。

8、 強大的服務器處理能力。利用穩定成熟的云服務器提供數據托管服務，提供365x24的全天候服務，保證系統穩定，節省用戶的服務器運維成本。

2.2 內部結構：

出廠時DTU模塊已經固定到箱體內，現場安裝只需將儀表端的通訊線( +、-、A、B)引入到箱體內的接線樁上，請使用國標四芯屏蔽線(RVVP 4X0.5mm2)。

1、空開：請?jiān)诖颂幗尤?/span>AC220V外電源。

2、電源轉換器：將AC220V轉換為DC12V或24V。

3、備用電池開關。臨時調試可將此開關打開，使用時保持常開。

4、接線樁：將儀表端的信號線接入此端口，+、、A、B

5、DTU模塊：用戶數據傳輸。

6、天線接頭。

7、備用電源蓄電池。

8、時間控制模塊：蓄電池供電時可設置抄表頻率，同時給DTU信號上報斷電提示，外電源接入時自動切換外電源供電。

9、安裝箱體：內部預留浪涌保護器和安全柵的安裝空間。

三、安裝說明:

1固定

請使用設備自帶的不銹鋼扎帶將數據采集器固定到需要安裝的位置，隔爆型請使用膨脹螺栓固定箱體背后的固定樁。設備請安裝到有防護區域，避免曝曬或雨淋，以免影響設備使用壽命

2、線路連接

設備固定好以后需要將現場儀表與數據采集器之間連接起來，從上圖中“4、接線樁"位置引線與現場儀表連接，紅、黑、黃、綠對應儀表上的+、-、A、B接線端，如有多臺儀表可并聯連接，但需區分各儀表的通訊地址。部分儀表接入外電源后需修改內部參數，以免影響儀表其它功能。

3天線安裝

LGR-A自帶一根車載天線，天線接口為 SMA頭插座。設備安裝好以后請將配套天線的 SMA 陽頭旋到 IP MODEM 天線接口上，并確保旋緊，以免影響信號質量。將車載天線的磁性吸盤吸附到含鐵部件上。

4、SIM 卡安裝

設備出廠時SIM卡已安裝好，對應的設備編號和SIM卡號詳見設備標貼。當需要安裝或取出 SIM 卡時，使用回形針類尖狀物插入 SIM 卡座右側小黃點，SIM 卡套即可彈出。安裝 SIM 卡時，先將 SIM 卡放入卡套，并確保 SIM 卡的金屬接觸面朝外再將SIM 卡套插入抽中，并確保插到位。

5、LGR-A數據采集器指示燈說明

LGR-A/D 提供四個指示燈:“Online"，“ACT""Power""System"指示狀態如下

6、安裝外電源

現場安裝AC220電源時請務必?cái)嚯姴僮?/span>!!!上述過程安裝完成后，最后將AC220V 電源線穿過左側穿線孔連接到斷路器(1)上端擰緊，保持?jǐn)嗦菲麝P(guān)閉狀態。再將 220V 電源連接到主電源箱上，外電源連接好以后打開斷路器開關，電源指示燈亮即可。設備現場請使用不間斷電源，保持設備的不間斷運行上電后檢查儀表的外電源指示燈是否正常。

注:數據系統將根據用戶需求不定時的更新，包括操作界面會有不斷的變化，我公司對此不作信息通知并保留所有解釋權。操作界面的調整不影響客戶的數據信息我公司承諾對所有數據保密，不會對此數據做任何商用。
